M2Tech EVO Clock GFmod

M2Tech EVO Clock

Referencyjny zegar master i world clock stabilizowany temperaturowo.

Zegar główny do synchronicznego taktowania zarówno transportu cyfrowego jak i DACa. Bezkompromisowe rozwiązanie stosowane w najlepszych systemach studyjnych.

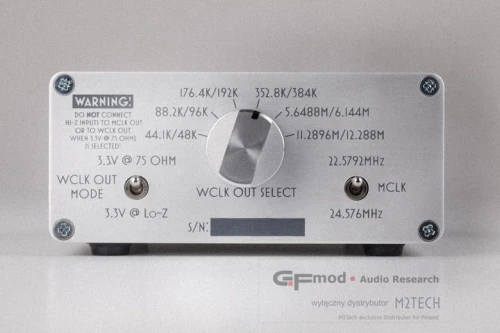

Egzemplarz pokazowy Evo Clock po tunningu GFmod

RECENZJA ZESTAWU
M2Tech HiFace Evo + Evo Supply + Evo Clock:

http://www.highfidelity.pl/@main-1266&lang=

Zaprojektowane, produkowane i testowane w M2Tech we Włoszech

Zegar działający w trybach World i Master Clock o najniższym możliwym szumie fazowym, niezwykle precyzyjny, robione na zamówienie dla M2tech, kompensowane temperaturowo oscylatory TCXO.

Dedykowane do HiFace Evo osobne wyjście zegarowe (niska lub wysoka impedancja).

Dopasowana impedancyjnie linia dla taktowania zewnętrznego DACa w trybie Master aż do częstotliwości 384kHz.
“super clock” 5.6448/6.144MHz i 11.2896/12.288MHz

Wyjątkowo nisko szumne stabilizatory do separacji zasilania wrażliwej elektroniki.
Zarówno dla oscylatorów, jak i układów logicznych.

*******

Word clock and master clock generation; lowest phase-noise, high precision, custom made temperature-compensated oscillators; dedicated matched line master clock output for hiFace Evo; matched line option for word clock output; word clock frequency up to 384kHz, plus 5.6448/6.144MHz and 11.2896/12.288MHz “super clock”; ultra-low noise regulators.

FEATURES

Evo Clock is a cost-effective, high-performance clock generator based on extremely low phase noise, high precision TCXO’s, custom made for M2Tech.

Two outputs are available: one master clock dedicated to hiFace Evo, capable of 22.5792MHz or 24.576MHz (depending on settings) and delivering 3.3Vpp on 75 Ohms matched line, and a general purpose word clock output with selectable output frequency up to 384kHz, with the option for “super clocks” 128x and 256x. The latter has a line matching option and can deliver 3.3Vpp on both high impedance and 75 Ohms loads.

Ultra-low noise regulators allow for a very clean supply for both oscillators and the conditioning logic, leading to fully exploiting the oscillators performance.

Nagrodzone za innowacyjność:

SPECIFICATIONS

Size: 105(w) x 46(h) x104(d) mm
Weight: 350g (approx.)

Word Clock Frequencies (kHz): 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384
Super Clock Frequencies (MHz): 5.6448, 6.144, 11.2896, 12.288
Master Clock Frequencies (MHz): 22.5792, 24.576

Outputs: 3.3Vpp on 75 Ohms BNC matched line (master clock), 3.3Vpp on 75 Ohms BNC matched line or hi-Z line (word clock)
Phase noise (@10Hz): -100dBC/Hz min.
Phase noise (@100Hz): -130dBC/Hz min.
Phase noise (@1kHz): -145dBC/Hz min.
Precision: +/- 1.5ppm 0°C to 50°C
Temperature stability: +/- 1ppm
Vcc stability: +/-0.3ppm
Supply voltage: 9V
Supply current: 150mA
